洋上太陽光発電システムプラットフォーム

港湾内の海域とは異なり、旭東OFPVは開放された海洋環境向けに特別に設計された太陽光フローティングプラットホームです。実証実験によって17クラスの風に耐え、7～14メートルの波高に対応できることが確認されています。

内陸や港湾内に設置されたフロート型太陽光発電システムと比較して、洋上の過酷な環境条件や塩分腐食に対応するため、開放海域のフロートシステムは、フローティングプラットホームの構造、部品の耐久性、波浪への耐性に非常に厳しい要件が求められます。

過去15年間、洋上太陽光発電の話題は世界的に広がっており、各国政府は産官学の協力を強化し、洋上エネルギー技術の発展を推進しています。旭東が主導する洋上太陽光発電は、現時点で世界で2例しかないMW規模の洋上太陽光デモンストレーションプロジェクトの一つです。

1年以上にわたる現地での実証実験および大量のデータ収集と分析を経て、旭東は、これまでの深海漁業養殖ケージと内陸水域でのフロート型太陽光発電システムの経験を組み合わせたシステムが成熟しており、大規模な商業生産に向けて準備が整っていることを世界市場に示すことを目指しています。

今回のデモンストレーションは、台湾西部のサブ風力発電エリアに選定され、将来的には風力発電機との共同使用が計画されています。風力が強い時には日照が少なく、日照が強い時には風が弱いという自然エネルギーの弱点を改善し、風と光の相互補完効果を形成して、エネルギー生産を強化すると同時に風力発電の効率を最適化します。

さらに、現場には多様な領域を統合し、カキ養殖籠や洋上漁業ケージを配置し、生態系と漁業のバランスを図った洋上グリーンエネルギーゾーンを構築する予定です。

• プロジェクトのタイムライン
• プロジェクト概要
• レイアウト
• システムの特徴

2015

第1世代の洋上太陽光発電システム（OFPV）の開発

2022

大規模商業化に対応できる第3世代OFPV設計を完了

2023

第3世代OFPV技術の完成度がLV.7に達する周辺システムの統合と試験サイトの準備

2024

洋上試験サイトが年中に着工予定

2025

試験サイトでのデータ収集と評価を完了予定

2026

商用運転を実施予定

平均風速

10分間の平均風速は53.1m/s

突風速度

突風速63.4m/sに耐えられます

高波

波高7～14mに耐えられる設計

水深

予定地の水深は25m

塩害

CX+環境に最適

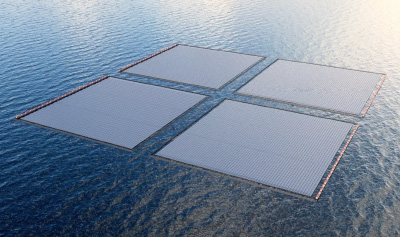

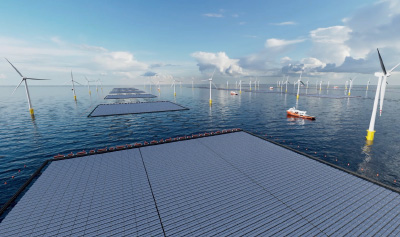

試験場はブロックで構成され、各ブロックは縦横400メートルの正方形です。

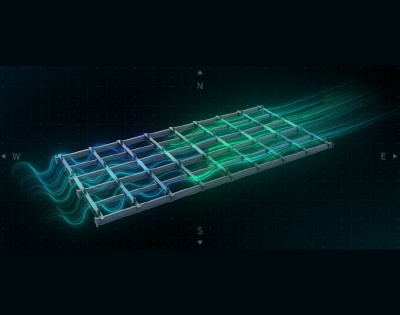

各ブロックの外層はコッファダムで囲まれ、内部には東西方向にモジュール島型のフローティングプラットホームが接続されています。

赤道の無風地域では、風力発電機が設置されないため、共用アンカーで4ブロックを連結し、100 MW級の大型プロジェクトエリアを形成します。

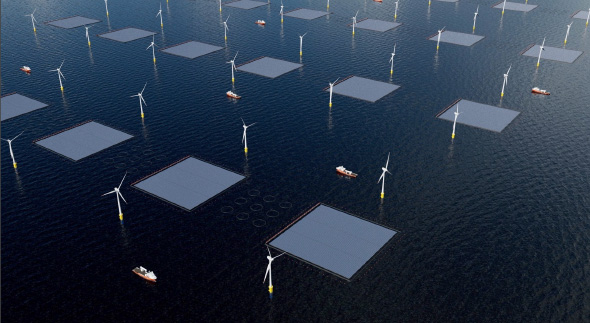

洋上風力発電の適地では、風力発電施設と共同使用されます。風力発電機の発電量と組み合わせ、風力発電機間に対応する容量のフローティングプラットホームブロックを設置します。フロート型太陽光発電システムは風力発電機および航路と交錯して配置され、運用の安全性を確保します。

フローティング太陽光発電ブロックの間には、漁業用の生け簀を配置し、禁航区の利用率を高めて、グリーンエネルギーと漁業の発展を両立させます。

フロート電力システム

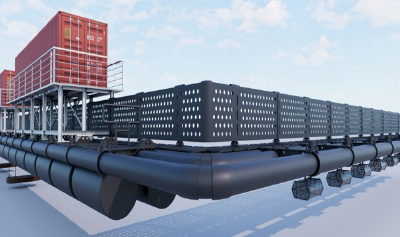

コッファダム上に洋上用防水耐震インバーターおよび変圧器を装備、業界で初めて変圧器をフロート太陽パネルシステム上に設置しています。

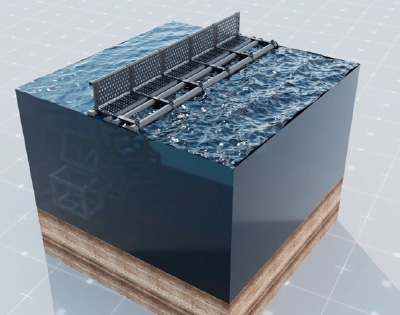

耐風波設計

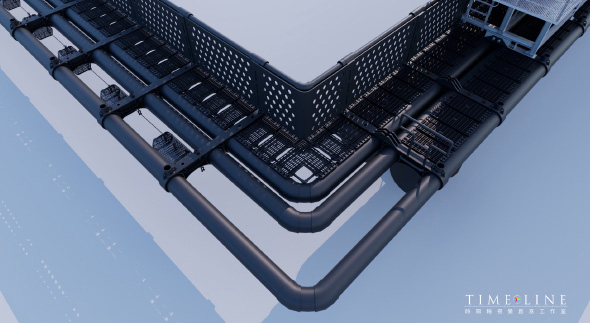

ウィンドダンパー- コッファダムにウィンドダンパーを設置、効果的に風速を落とし、プロジェクトエリア内の太陽パネルに当たる風を低減させます。

消浪圍堰 - 圍堰底層管狀結構，有效消抵波浪衝擊。

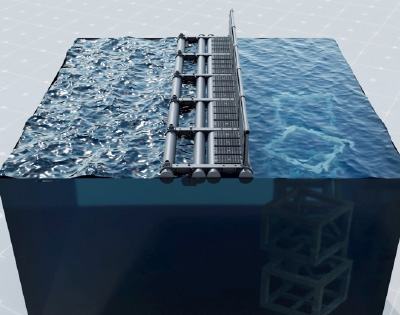

消波コッファダム - コッファダムの底層は管状構造で、波浪の衝撃を効果的に吸収します。

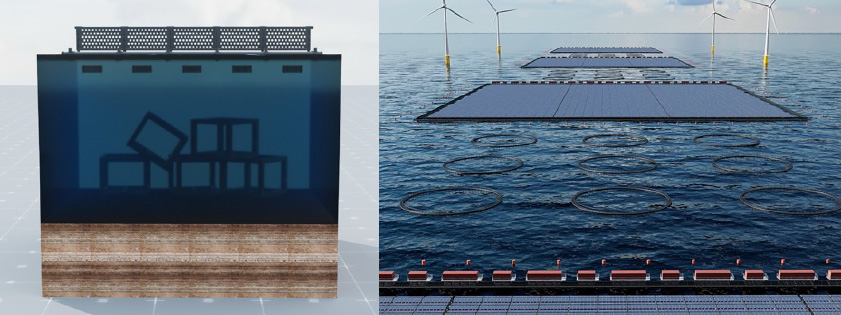

グリーン経済・環境にやさしい

グリーン経済- フローティングプラットホームの下に人工魚礁を設置し、区画間に漁業ケージを配置、コッファダム底部には蚵類養殖ケージを掛けることにより、経済効果を高めるほか、炭素固定と水質浄化作用が期待できます。

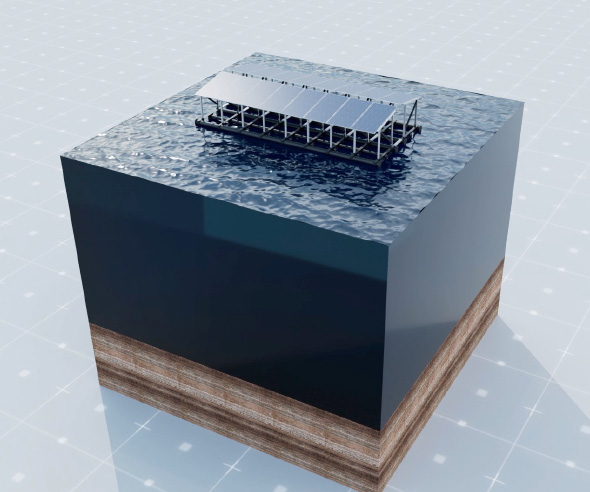

環境にやさしい- フローティングプラットホームは100%新型の飲用水クラスのHDPE材質を採用、長期使用でも周囲の生態系に影響を与えず、低被覆高酸素流通構造設計を採用、本来の生態系を確実に維持します。

海洋適応材料

耐塩害支柱 & 超耐候性材料- ベースにはHDPEを採用、高弾力度、耐衝撃性、耐塩性、耐UV性に富み、材質は50年以上外気に曝されても繊維化しません。

洋上対応太陽光モジュール- ナノ超結晶材料および特殊鋼材を使用し、塩害耐性、耐腐食性、風力階級17の風速圧力に耐え、耐用年数は20年以上です。

人員安全設計

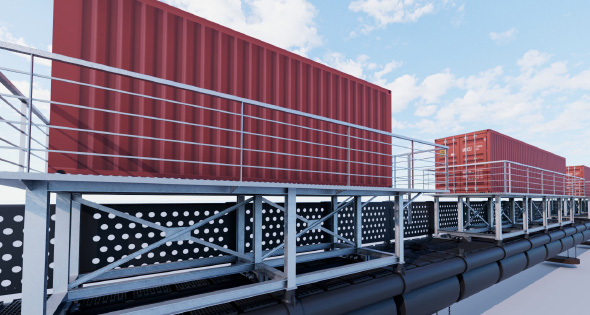

コッファダムの欄干および防滑道が敷設されており、洋上作業者の安全性を高めます。

風光相互補完

風力発電量に柔軟に対応し、フローティングプラットホームの容量を設定することで、天候にかかわらず安定した電力供給を実現し、風光相互補完の効果を発揮します。また、海底ケーブルを共同使用することで、ケーブル敷設コストが大幅に削減されます。

商業規模に対応する設計

独自のアンカーデザインと高強度部品により、各ブロックは100MWまで接続可能です。アンカーコストが大幅に削減されます。
